数字农林款--虫情监测信息自动采集系统

虫情监测信息自动采集系统

（云控拍照式智能虫情测报灯）

系列：云控系列  型号：TYS-01-A1  配置：数字农林款

云控拍照式智能虫情测报灯是植保、森防领域的新一代虫情测报产品，专为农林虫情测报而研制。在无人值守的情况下，自动完成诱虫、杀虫、烘干、散虫、拍照、上传。是国家建设农林病虫害测报监测网络和数字植保森防体系，实现重大病虫害智能化监测和数字化防控目标的必要工具。广泛应用于农业、林业、园林、果园、茶叶、烟草、药材等领域。

功能参数：

1、优于《GB/T 24689.1-2009 植物保护机械 虫情测报灯》国家标准，整体结构采用不锈钢喷塑工艺，长时间野外使用不生锈；

2、带防雨留虫百叶窗和防雨棚：具有防雨、防外物侵入、防昆虫逃逸三防功能；下雨天无需停机，可正常工作捕虫，实现全天候诱捕昆虫，不遗漏雨天的虫情信息；

3、昆虫图像采集（成像）功能：标配1600万像素（可升级4800万像素）高清工业摄像头；

4、光源补偿功能：自带环形无影灯进行动态光源补偿，可连续多次拍照自动选取最优图像；

5、分段散虫功能：滚筒散虫结构能使昆虫按大小分段分离并均匀平铺，避免不同大小的昆虫混杂堆叠和大虫覆盖小虫；

6、采用节能红外杀虫烘干装置，能耗不高于100W；工作时间15min后，远红外线虫体处理仓内温度达到80°C～90°C，虫体处理致死率不低于98%,虫体完整率不低于95%；

7、诱集光源为主波长365nm的黑光灯，灯管启动不大于5S；晚上自动开灯运行，白天自动关灯，夜间工作时不受瞬间强光照射影响；

8、绝缘电阻大于2.5MΩ，1500V耐电压测试1min无击穿；能在温度为0°C-70°C、湿度不大于95%RH的环境中正常工作；在-40°C-70°C环境温度下存放不影响正常使用；

9、标配采用交流220V供电；测报灯功率不大于450W，待机功率不大于5W；

10、标配7寸彩色触摸显示中控屏；Linux操作系统；无人值守全自动运行；

11、机器自带自动清理装置，每次拍照完成后，清虫刷自动清理拍照板上的虫体；

12、数据实现远程自动传输，可选择有线网络或无线网络多种传输方式；采集的昆虫图像自动上传到监测系统软件，系统软件自动记录每个时间段采集的图像数据，保证每个时间段采集的虫体不混淆。

系统软件：厂家自带，选用或免费开放接口对接第三方软件平台

1、首页：植保一张图，虫情监测信息、气象墒情信息、性诱监测信息、病害孢子信息、终端设备位置信息等同页展示；

2、预警盘：以预警盘的方式展示各类虫害的当日、昨日害虫数量以及短期虫害爆发预警级别；

3、虫情观察：可指定设备，指定日期查询拍摄到的虫情图片及标记的虫害所在位置；

4、昆虫标注：可定制添加害虫种类；可通过网页端人工识别标注害虫种类，不同种类害虫可定制不同颜色标注显示，害虫种类与颜色一一对应；标注后数据自动汇总分析；

5、虫情趋势：以曲线图方式呈现虫情24小时、15天的变化趋势；

6、报表分析：根据虫害种类，指定日期范围输出分析报表，并可查询导出。

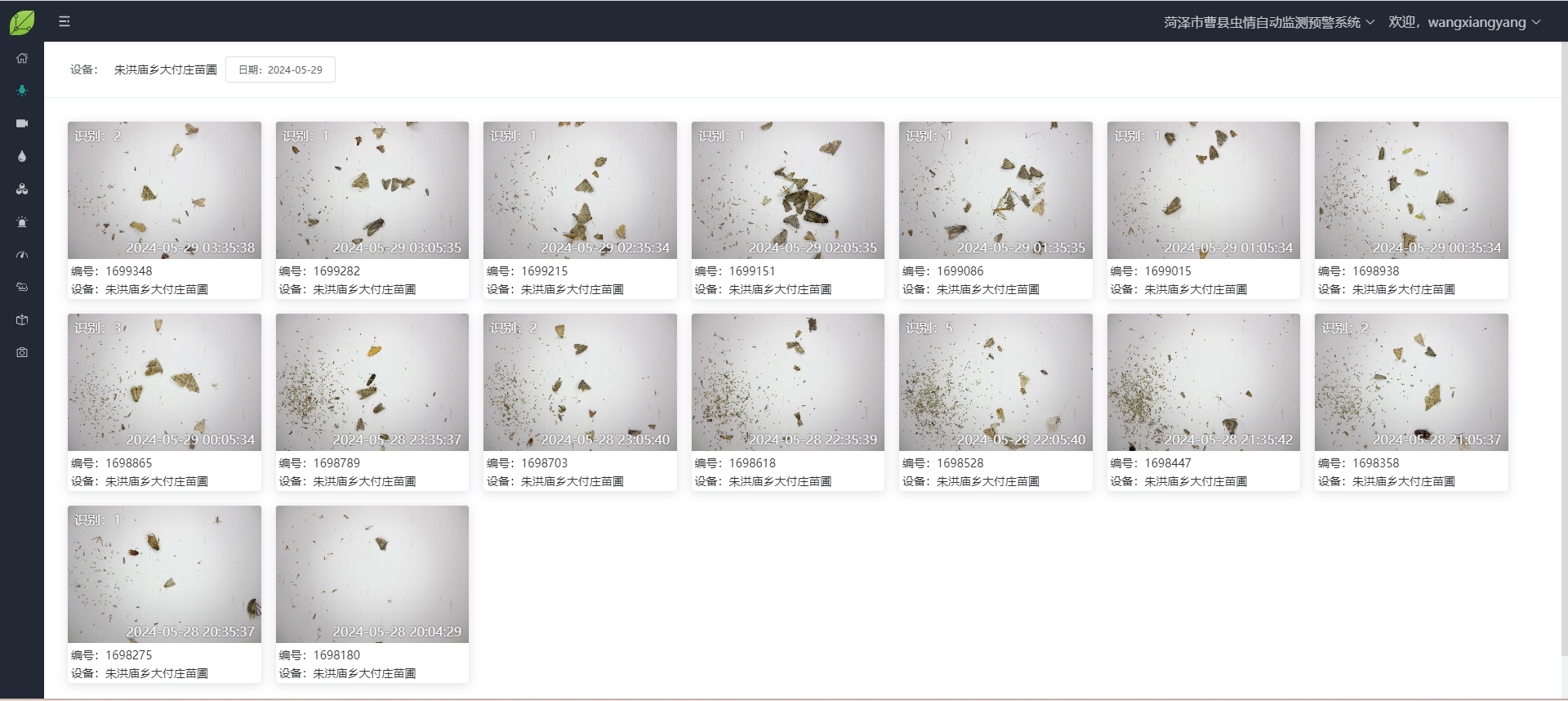

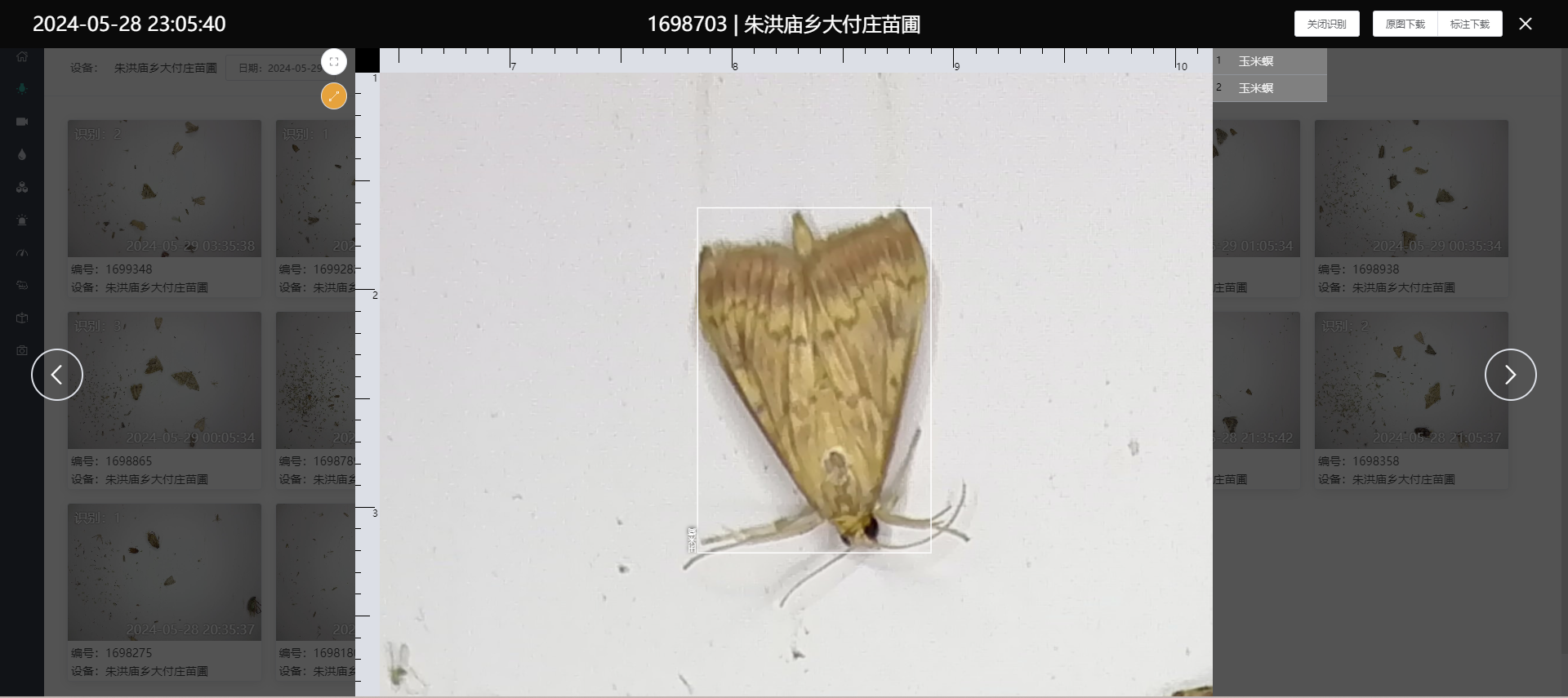

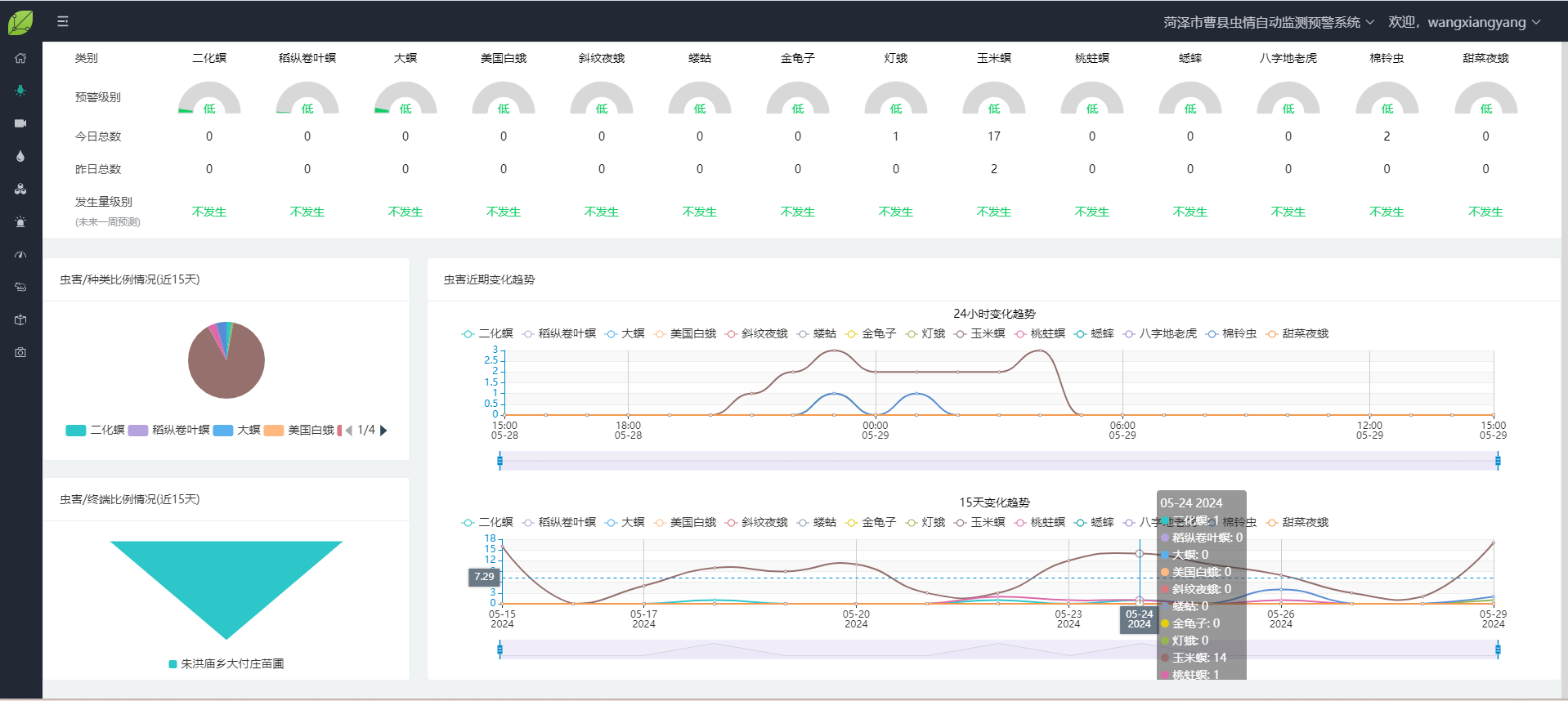

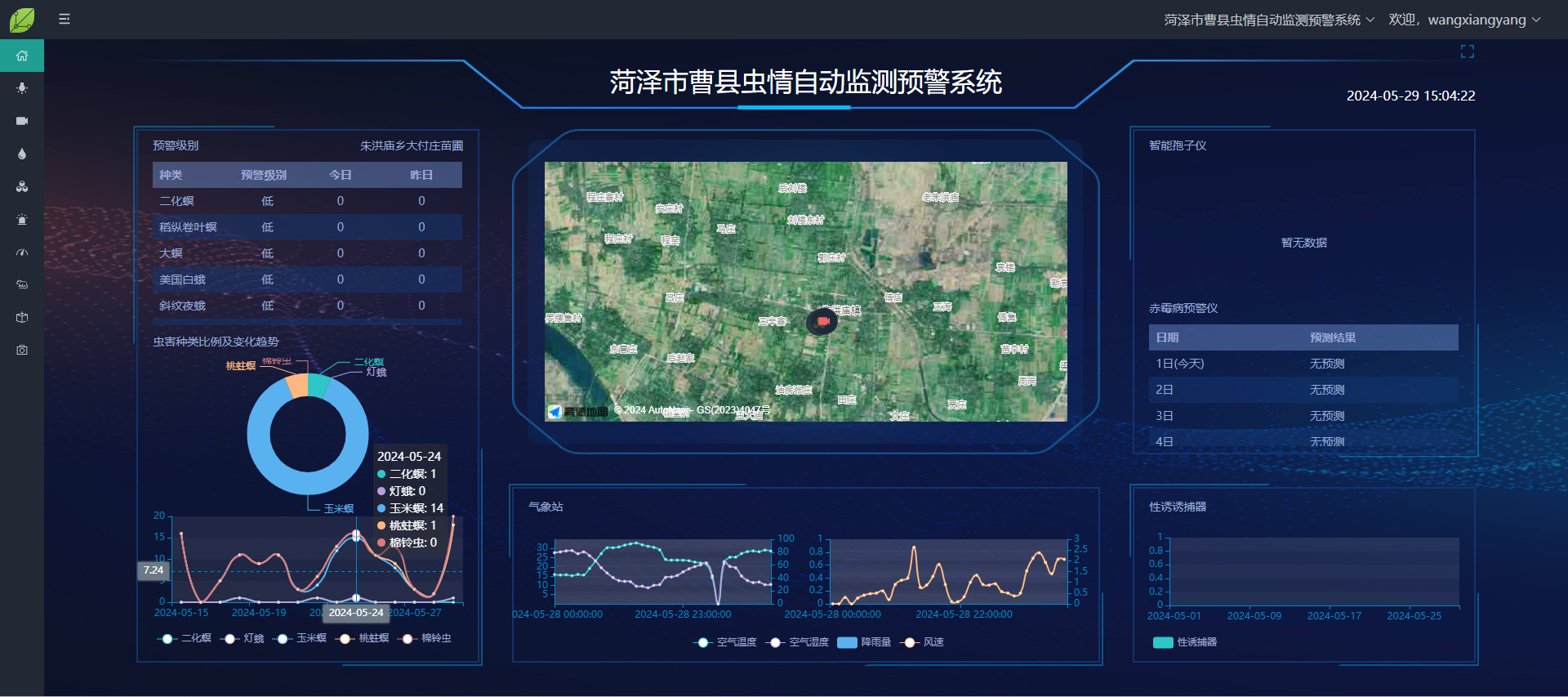

系统软件截图：
