虫情监测信息自动采集系统
(云控拍照式智能虫情测报灯)
系列:云控系列 型号:TYS-01-A1 配置:数字乡村款
云控拍照式智能虫情测报灯是植保、森防领域的新一代虫情测报产品,专为农林虫情测报而研制。在无人值守的情况下,自动完成诱虫、杀虫、烘干、散虫、拍照、上传。是国家建设农林病虫害测报监测网络和数字植保森防体系,实现重大病虫害智能化监测和数字化防控目标的必要工具。广泛应用于农业、林业、园林、果园、茶叶、烟草、药材等领域。
功能参数:
1、优于《GB/T 24689.1-2009 植物保护机械 虫情测报灯》国家标准,整体结构采用不锈钢喷塑工艺,长时间野外使用不生锈;
2、带防雨留虫百叶窗和防雨棚:具有防雨、防外物侵入、防昆虫逃逸三防功能;下雨天无需停机,可正常工作捕虫,实现全天候诱捕昆虫,不遗漏雨天的虫情信息;
3、昆虫图像采集(成像)功能:标配1600万像素高清工业摄像头;
4、光源补偿功能:自带环形无影灯进行动态光源补偿,可连续多次拍照自动选取最优图像;
5、采用节能红外杀虫烘干装置,能耗不高于100W;工作时间15min后,远红外线虫体处理仓内温度达到80°C~90°C,虫体处理致死率不低于98%,虫体完整率不低于95%;
6、诱集光源为主波长365nm的黑光灯,灯管启动不大于5S;晚上自动开灯运行,白天自动关灯,夜间工作时不受瞬间强光照射影响;
7、绝缘电阻大于2.5MΩ,1500V耐电压测试1min无击穿;能在温度为0°C-70°C、湿度不大于95%RH的环境中正常工作;在-40°C-70°C环境温度下存放不影响正常使用;
8、标配采用交流220V供电;测报灯功率不大于450W,待机功率不大于5W;
9、标配7寸彩色触摸显示中控屏;Linux操作系统;无人值守全自动运行;
10、机器自带自动清理装置,每次拍照完成后,清虫刷自动清理拍照板上的虫体;
11、数据实现远程自动传输,可选择有线网络或无线网络多种传输方式;
12、采集的昆虫图像自动上传到监测系统软件,系统软件自动记录每个时间段采集的图像数据,保证每个时间段采集的虫体不混淆。
系统软件:厂家自带,选用或免费开放接口对接第三方软件平台

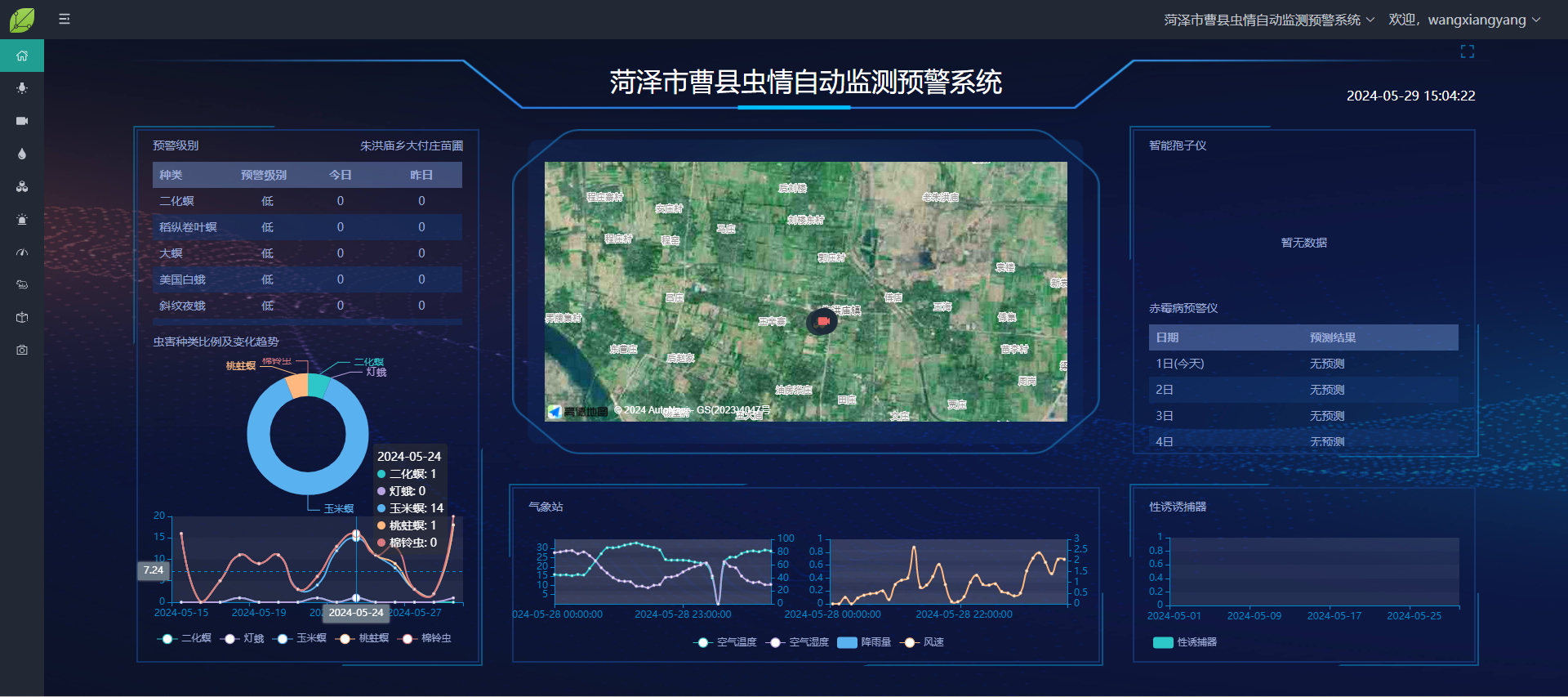

1、首页:植保一张图,虫情监测信息、气象墒情信息、性诱监测信息、病害孢子信息、终端设备位置信息等同页展示;

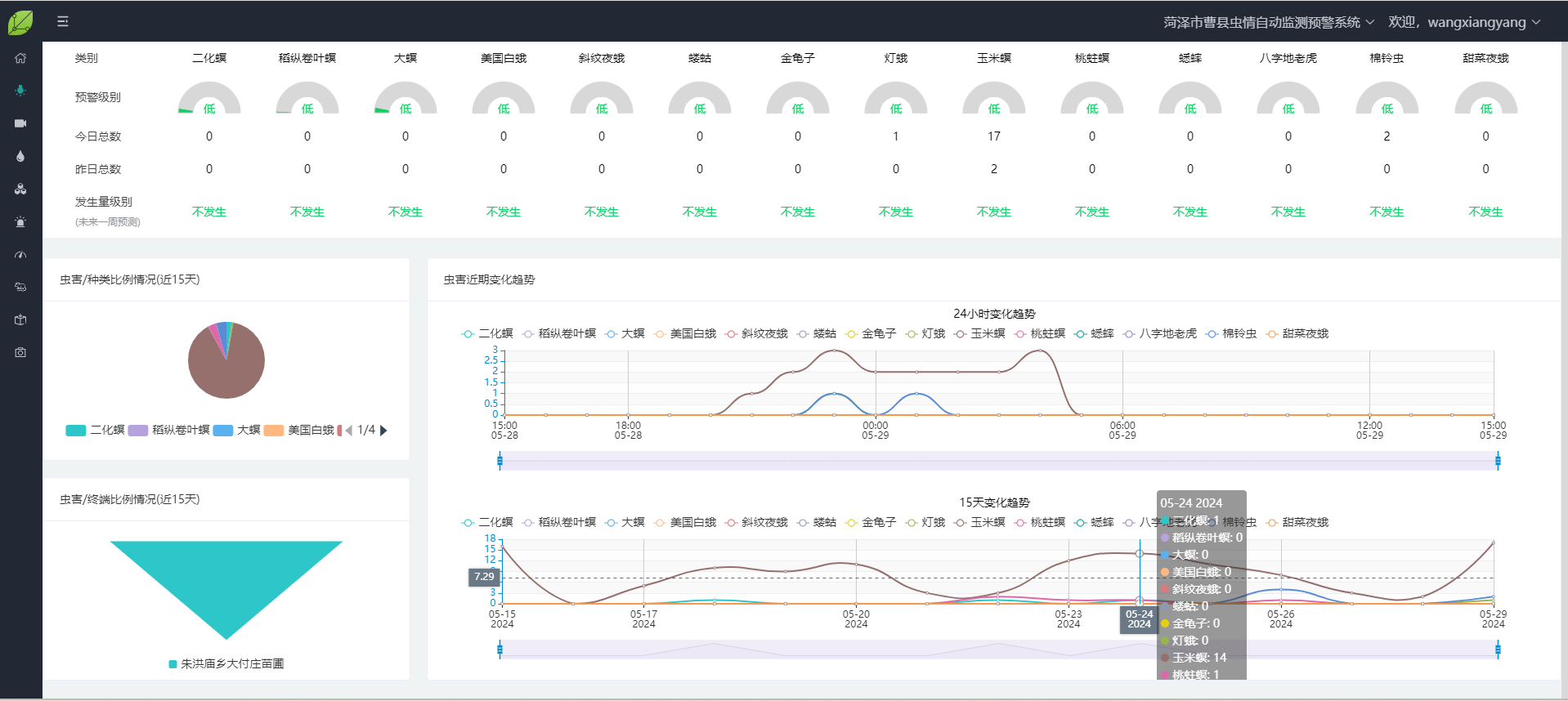

2、预警盘:以预警盘的方式展示各类虫害的当日、昨日害虫数量以及短期虫害爆发预警级别;

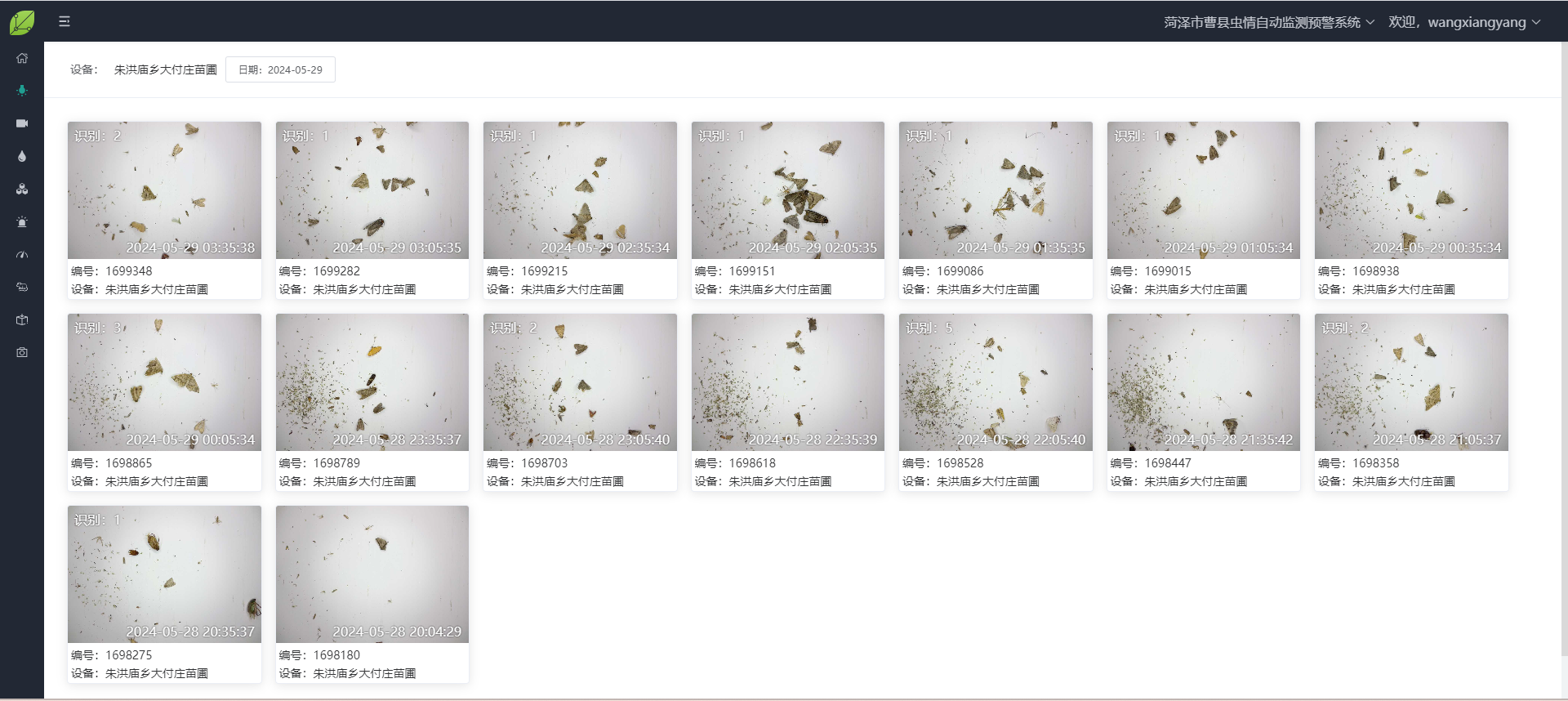

3、虫情观察:可指定设备,指定日期查询拍摄到的虫情图片及标记的虫害所在位置;

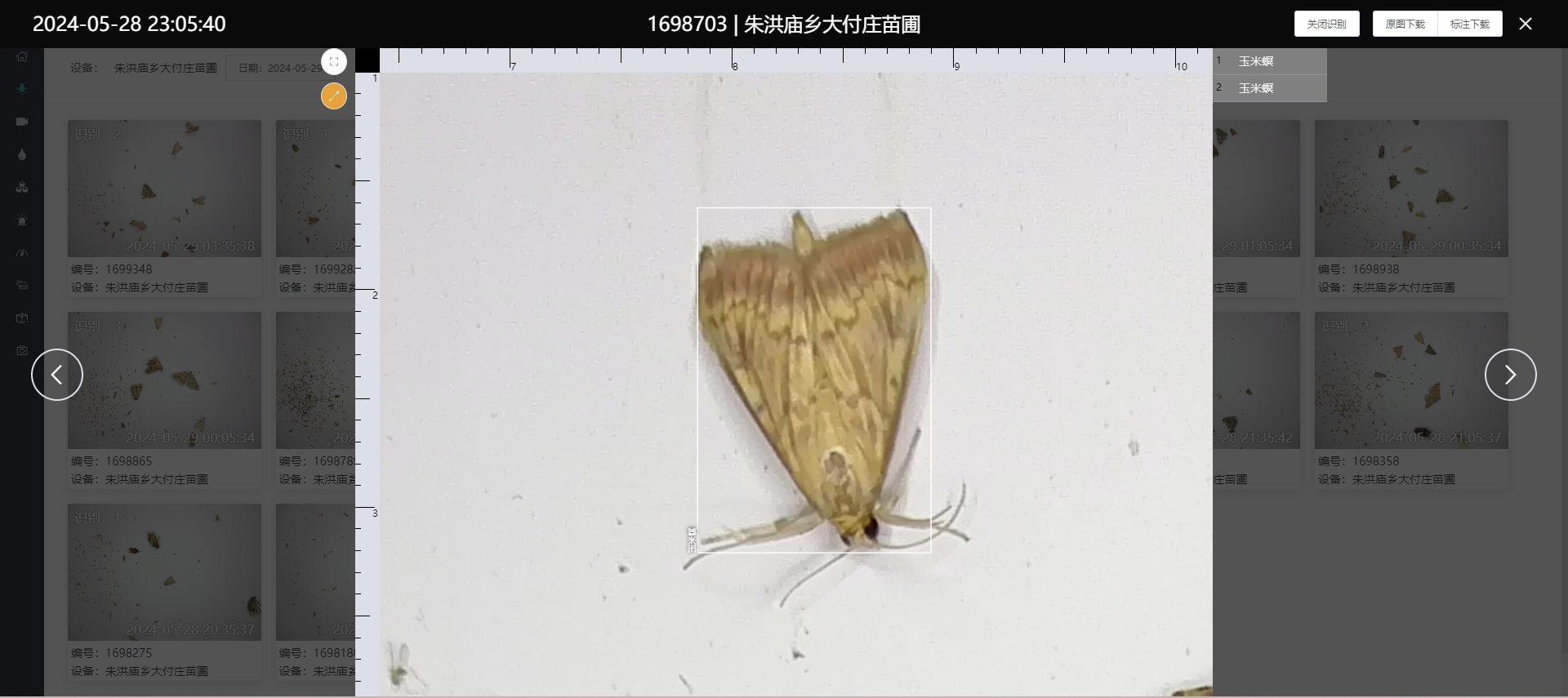

4、昆虫标注:可定制添加害虫种类;可通过网页端人工识别标注害虫种类,不同种类害虫可定制不同颜色标注显示,害虫种类与颜色一一对应;标注后数据自动汇总分析;
5、虫情趋势:以曲线图方式呈现虫情24小时、15天的变化趋势;
6、报表分析:根据虫害种类,指定日期范围输出分析报表,并可查询导出。
系统软件截图:
